Такой вот гибрид Т-55 с Т-72 и «Черным Орлом»


Из старых патентов КБТМ.
Такой вот гибрид Т-55 с Т-72 и «Черным Орлом». Не взлетел.

МОДЕРНИЗИРОВАННЫЙ ТАНК
(57) Реферат:
Изобретение относится к области бронетанковой техники, в частности к танкам. Реализация изобретения позволяет повысить боевую эффективность танков устаревших конструкций до уровня современных танков. Сущность изобретения: базовый корпус танка дополнительно снабжен передним надставным блоком, который выполнен в виде опорно-несущего защитного модуля с опорными поверхностями по форме носовой части базового корпуса и разнесенной броней со встроенными блоками динамической защиты. Танк оборудован узлами направляющих колес и узлами подвесок первой пары опорных катков малого диаметра с увеличенным радиусом балансира с возможностью обеспечения выноса упомянутых катков вперед за пределы днища базового корпуса. Орудийная башня выполнена с возможностью установки в нее пушки калибром больше 100 мм и установлена на погонном устройстве базового корпуса. Пушка снабжена автоматом заряжания с механизированной боеукладкой, вынесенным из боевого отделения наружу в съемный броневой транспортно-заряжающий контейнер. 2 з.п. ф-лы, 5 ил.










Изобретение относится к области бронетанковой техники, а конкретно к модернизированным танкам, и может быть использовано для модернизации танка Т-55 и его модификаций до уровня современного танка, например танка Т-80, по его огневой мощи и защищенности при сохранении прежнего уровня подвижности.
Известен средний танк (см. патент Великобритании, 2 194 622, кл. МКИ 4 А 41 Р 7/02, опубл. 3.09.88г.), например танк АМХ-13, который модифицируется путем замены бензинового двигателя на дизельный двигатель и ручной системы передачи на автоматическую систему такого же размера, при этом соединительная тяга связывает автоматическую систему с левой передачей, управляющей корпусом, тогда как дифференциал расположен между автоматической системой и правой передачей, управляющей корпусом, причем редактор соединяет автоматическую систему с двигателем.
Недостатком известного технического решения по патенту 2 194 622 является то, что его невозможно использовать для модернизации танка Т-55, так как у упомянутого танка (Т-55) и его модификации уже имеется дизельный двигатель с автоматической системой передач.
Известен модернизированный танк, который по своей сути и технической модификации наиболее близок к предлагаемому модернизированному танку, так как в нем (известном) решалась та же задача: усиление огневой мощи и защищенности при сохранении прежнего уровня подвижности, например танк Т-55 и его модификации, который взят за прототип.
Известный модернизированный танк (Т-55М; Т-55АМ)(см. книгу под редакцией Сафонова Б. С. и Мураковского В.И. "Основные боевые танки", М.: Арсенал-Пресс, 1993 г., стр. 139-143, Рис. 215-221) содержит корпус базовой машины, образованный верхним и нижним носовыми листами, бортами, днищем, кормовым листом и крышей, на погонном устройстве которой установлена орудийная башня с пушкой, снабженной боекомплектом, ходовая часть корпуса, включающая двигательную установку с трансмиссией, ведущие и направляющие колеса, опорные катки (десять) с торсионной подвеской и гусеничный обвод с резинометаллическим шарниром, приборы наблюдения и прицеливания, при этом с целью повышения боевой эффективности танка до уровня танков Т-64А, Т-72А путем усиления боевой мощи и защищенности при сохранении прежнего уровня подвижности в танк введен комплекс управляемого вооружения с обеспечением возможности ведения стрельбы управляемой по лазерному лучу ракетой из 100 мм нарезной пушки с использованием комбинированного прицела наведения ракеты и ночного ведения, например 1К12, вместо ночного прицела ТПН-1, а также вводом в систему управления огнем (СУО) лазерного дальномера КДТ-2, баллистического вычислителя БВ-55 с обеспечением автоматической выработки углов прицеливания и бокового упреждения при стрельбе всеми типами снарядов (кроме управляемых ракет), прицела ТШСМ-32 ПМ с независимой стабилизацией поля зрения в вертикальной плоскости, работающей при блокировке пушки, и стабилизатора вооружения "Циклон" М1 с улучшенными эксплуатационными характеристиками путем использования современной элементной базы, при этом на вращающемся верхнем погоне основания люка заряжающего установлен зенитный пулемет, а на стволе пушки установлен теплозащитный кожух, причем на танке введено дополнительное бронирование корпуса и башни в виде закрепления на верхнем носовом листе, днище корпуса и на башне, броневых пакетов из разнесенной брони с пенопулиоританом, а также вводом противоаккумулятивных секционных резинотканевых бортовых экранов, а рабочие места экипажа оборудованы локальной защитой от ядерного оружия.
Недостатком известного модернизированного танка является то, что в настоящее время при совершенствовании средств поражения он не обладает достаточной огневой мощью и достаточной защищенностью по сравнению с уровнем современных танков.
Целью настоящего изобретения является обеспечение ценой умеренных затрат повышения боевой эффективности танка Т-55 до уровня современного танка путем повышения его огневой мощи и защищенности при сохранении корпуса базового шасси и его погонного устройства под орудийную башню.
Поставленная цель достигается за счет того, что базовый корпус дополнительно снабжен передним надставным блоком, выполненным в виде опорно-несущего защитного модуля с опорными поверхностями по форме носовой части базового корпуса и разнесенной броней со встроенными блоками динамической защиты и оборудованным узлами направляющих колес и узлами подвесок первой пары опорных катков малого диаметра с увеличенным радиусом балансира, использованных из конструкции современного танка, с возможностью обеспечения выноса упомянутых катков вперед за пределы днища базового корпуса, а кронштейны балансиров под последующие подвески опорных катков в базовом корпусе доработаны под установку в них упомянутых заимствованных подвесок, при этом орудийная башня выполнена под пушку большего калибра и установлена на погонном устройстве базового корпуса, а пушка снабжена автоматом заряжания с механизированной боеукладкой, вынесенным из боевого отделения наружу в съемный броневой транспортно-заряжающий контейнер, закрепленный на задней части корпуса башни, на которой в зоне маски пушки установлены экраны, а симметрично продольной оси башни по ее бокам на корпусе закреплены защитные блоки шевронной формы в сечении с разнесенной и реактивной броней, при этом на задней части корпуса башни вдоль боковых стенок транспортно-заряжающего контейнера закреплены защитные экраны с реактивной броней, причем в отверстиях кронштейнов балансиров базового корпуса выполнены посадочные расточки, а на хвостовиках кронштейнов балансиров жестко, соосно расточкам, закреплены гайки, использованные в качестве посадочных и крепежных элементов для осей, после их доработки.
Анализ основных отличительных признаков показал, что:
- базовый корпус дополнительно снабжен передним надставным блоком, выполненным в виде опорно-несущего защитного модуля, с опорными поверхностями по форме носовой части базового корпуса и разнесенной броней со встроенными блоками динамической защиты, это позволило обеспечить надежную защиту носовой части базового корпуса от всех видов современных боеприпасов, а также значительно снизить возможность поражения днища базового корпуса при минном подрыве;
- модуль оборудован узлами направляющих колес и узлами подвесок первой пары опорных катков малого диаметра с увеличенным радиусом балансира, использованных из конструкции современного танка, с возможностью обеспечения выноса упомянутых катков вперед за пределы днища базового корпуса, это позволило при вводе надставного блока на носовую часть базового корпуса равномерно распределить нагрузки на все опорные катки, обеспечить нормальные ходовые качества модернизированного танка и повысить противоминную стойкость его днища;
- кронштейны балансиров под последующие подвески опорных катков в базовом корпусе доработаны под установку в них упомянутых заимствованных подвесок, это позволило увеличить динамический ход опорных катков и плавность хода;
- орудийная башня выполнена под пушку большего калибра и установлена на погонном устройстве базового корпуса, это позволило усилить огневую мощь танка без модернизации базового корпуса и его погонного устройства;
- пушка снабжена автоматом заряжания с механизированной боеукладкой, это позволило уменьшить экипаж на одного человека, т.е. исключить заряжающего;
- автомат заряжания вынесен из боевого отделения наружу в съемный боевой транспортно-заряжающий контейнер, закрепленный на задней части корпуса башни, это позволило высвободить забронированный объем боевого отделения и обеспечить безопасность экипажа от воздействия на него собственных боеприпасов при нестандартных ситуациях;
- в зоне маски пушки установлены экраны на корпусе башни, а симметрично ее продольной оси по бокам закреплены защитные блоки шевронной формы в сечении с разнесенной и реактивной броней, это позволило обеспечить защиту башни на уровне защиты лучших современных танков;
- на задней части корпуса башни вдоль боковых стенок транспортно-заряжающего контейнера закреплены защитные экраны с реактивной броней, это улучшило защиту контейнера;
- в отверстиях кронштейнов балансиров базового корпуса выполнены посадочные расточки, а на хвостовиках кронштейнов балансиров жестко, соосно расточкам, закреплены гайки, использованные в качестве посадочных и крепежных элементов для осей, после их доработки, это позволило сократить затраты при модернизации ходовой части базового шасси танка Т-55.
Изображение поясняется чертежами, где:

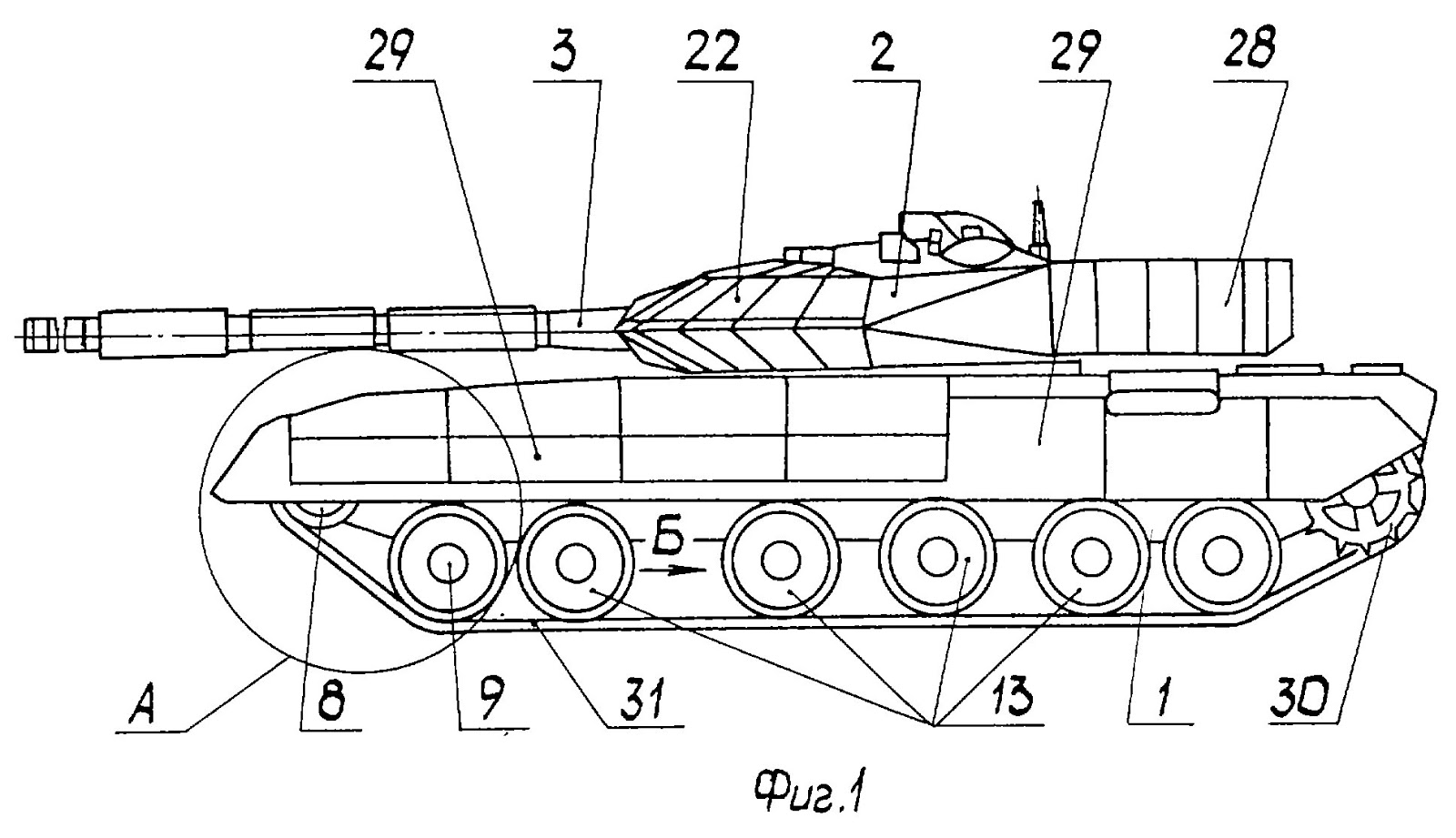

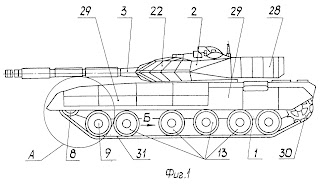

на фиг.1 показан внешний вид на левый борт модернизированного танка;
на фиг.2 показан внешний вид сверху модернизированного танка;
на фиг. 3 показан вид А фиг.1, где изображена носовая часть с частичным разрезом базового корпуса с надставным блоком (верхняя гусеничная ветвь и направляющее колесо условно не показаны);
на фиг.4 показан вид Б фиг.1, где изображена подвеска опорного катка;
на фиг.5 показан частичный разрез В-В фиг.2, где изображен защитный блок башни с разнесенной и реактивной броней.
Модернизированный танк первого послевоенного поколения, например танк Т-55, содержит базовый корпус 1 с установленной на его погонном устройстве (на чертеже не показано) орудийной башней 2 пушкой 3 и боекомплектом 4 (фиг. 1, 2). Корпус 1 снабжен передним надставным блоком 5, выполненным в виде опорно-несущего защитного модуля (фиг. 3) с опорными поверхностями "Г" по форме носовой части корпуса 1 и разнесенной броней с листами 6 и со встроенными блоками 7 динамической защиты, при этом блок 5 оборудован узлами направляющих колес 8 (фиг.1) и узлами подвесок (фиг.3) первой пары опорных катков 9 малого диаметра с увеличенным радиусом балансира 10, использованных из конструкции современного танка, например танка Т-80, с возможностью обеспечения выноса катков 9 вперед за пределы днища корпуса 1, а кронштейны 11 (фиг. 4) балансиров 12 под последующие подвески опорных катков 13 в базовом корпусе 1 доработаны под установку в них упомянутых заимствованных подвесок, при этом в отверстиях кронштейнов 11 балансиров 12 корпуса 1 выполнены посадочные расточки "Д", а на хвостовиках кронштейнов 11 соосно расточкам "Д" приварены гайки 14, использованные в качестве посадочных и крепежных элементов для осей 15, доработанных подвесок опорных катков 13, при использовании торсионов 16 базового корпуса 1, которые посредством шлицевого соединения связаны с муфтой 17, и через гайку 18 соединены с балансиром 12.
Орудийная башня 2 выполнена сварной конструкции с обеспечением возможности закрепления ее на погонном устройстве корпуса 1, танка Т-55, кроме того, с возможностью установки в ней вместо пушки 100 мм калибра пушки 3 калибра 125 мм, которая снабжена конвейерным автоматом заряжания (на чертеже не показано) с механизированной боеукладкой, который вынесен из боевого отделения наружу в съемный транспортно-заряжающий контейнер 19 (фиг.2), закрепленный на задней части корпуса башни 2, на которой в зоне маски пушки 3 установлены защитные экраны 20 и съемные защитные блоки 21, выполненные шевронной формы с разнесенной и встроенной реактивной броней. Кроме того, симметрично маске пушки 3 по бокам на корпусе башни 2 закреплены защитные блоки 22 шевронной формы в сечении с разнесенной и реактивной броней, которые выполнены в виде двойного жесткого броневого сотового каркаса, разделенного продольными вертикальными стенками 23 на сотовые гнезда, каждое из которых помимо вертикальных стенок 23 содержит разнесенные под углом попарно наружные и внутренние плиты 24 и 25 (фиг.5) наружного каркаса, между которыми размещены пакеты взрывчатого вещества (ВВ) 26, и разнесенные попарно под углом броневые плиты без пакетов ВВ внутреннего каркаса 27. При этом плиты 25 состоят из рабочей части "а" и конструкционной части "б", разделенных перемычкой "в".
На задней части корпуса башни 2 вдоль боковых стенок корпуса контейнера 19 закреплены защитные экраны 28 с реактивной броней. Корпус 1 оборудован боковыми противокумулятивными экранами 29, а ходовая часть оборудована заимствованными с танка Т-80 ведущими колесами 30 и гусеницами 31.
Работа
Предлагаемый модернизированный танк, базой которого является корпус 1 с его отделением управления, боевым отделением с погонным устройством и моторно-трансмиссионным отделением, обладает боевой эффективностью современного танка.
Боевая эффективность повышена за счет того, что башня 2 выполнена с возможностью обеспечения установки в ней пушки 3 калибра 125 мм, с современной системой управления огнем, например 1А40-1 (танк Т-72Б), что значительно повысило огневую мощь танка, а также с возможностью установки в башне 2 на погонное устройство базового корпуса 1, при этом пушка 3 снабжена автоматом заряжания с механизированной боеукладкой, который вынесен из боевого отделения наружу в броневой транспортно-заряжающий контейнер 19, закрепленный на тыльной части корпуса башни 2, что позволило значительно повысить безопасность экипажа от подрыва собственного боеприпаса. Боевая эффективность танка повышена за счет значительно улучшенной его защищенности, которая выполнена на уровне современного танка, например танка Т-80.
Во-первых, базовый корпус 1 снабжен передним броневым надставным блоком 5 с дополнительной передней парой подвесок с выносом опорных катков 9 вперед днища корпуса 1, где при прямолинейном движении танка подрыв противотанковой мины происходит под передним опорным катком 9 и взрывная волна распространяется в первую очередь вперед танка, во вторую - вверх и вперед между нижним лобовым листом корпуса 1 и нижним листом по поверхности "Г" блока 5, и только в третью - из-за большого встречного сопротивления под днище корпуса 1, в связи с чем возможность на поражение экипажа в отделениях управления и боевом резко снижается. Кроме того, ввод блока 5 с передней подвеской обеспечивает равномерное распределение нагрузок от веса танка с башней 2 на все опорные катки 9 и 13 и снижает нагруженность каждого отдельного катка.
Во-вторых, башня 2 в зоне маски пушки 3 снабжена броневыми защитными экранами 20 и съемными защитными блоками 21 шевронной формы в сечении с разнесенной и встроенной реактивной броней, что обеспечивает хорошую фронтальную защиту, кроме того, по бокам башни 2 жестко закреплены защитные блоки 22, которые выполнены с возможностью защиты башни 2 от всех видов нападающих боеприпасов, в том числе и от тандемных-кумулятивных.
При попадании бронебойно-подкалиберного снаряда "Е" (на фиг.5 изображено стрелкой) в гнездо блока 22 происходит возбуждение ВВ защитного заряда 26, который детонирует и образовавшиеся продукты взрыва метают плиту 24 навстречу снаряду "Е", разрушая и отклоняя его. Одновременно с этим происходит метание дополнительной плиты 25 попутно снаряду "Е" (успевшему пробить плиту 25) в воздушном зазоре до внутреннего каркаса 27, причем происходит метание только рабочей части "а" плиты 25, так как соединительная перемычка "в" служит местом разрушения плиты 25, образуя сдающее звено, позволяющее сохранить без разрушения участок "б". После взаимодействия с плитой 24 и плитой 25 остатки сердечника снаряда "Е" последовательно взаимодействуют с плитами внутреннего каркаса 27 и собственно с закрываемой поверхностью башни 2.
При воздействии кумулятивного средства поражения "Ж" (на фиг.5 изображено стрелкой) на плиту 24 пробивает ее и возбуждает ВВ защитного заряда 26, который детонирует и образовавшиеся продукты взрыва метают плиту 24 навстречу кумулятивной струе, рассеивая ее. Одновременно с этим происходит метание дополнительной плиты 25 попутно кумулятивной струе, при этом метание происходит только рабочей части "а" плиты 25, так как перемычка "в" служит местом разрушения плиты 25, позволяя сохранить участок "б" без разрушения.
В случае нападения тандемного кумулятивного средства поражения "Ж", имеющего более длительное воздействие кумулятивной струи на блок 22, происходит отраженное метание плиты 25 от защитной плиты внутреннего каркаса 27. После удара части "а" плиты 25 по плите каркаса 27 плита 25 начинает двигаться в противоположном направлении (навстречу кумулятивной струе), рассеивая ее хвостовую часть. После взаимодействия с плитой 24 и плитой 25 (двукратно при тандеме) остатки кумулятивной струи последовательно будут взаимодействовать с элементами каркаса 27 собственно закрываемой поверхностью башни 2. Из вышеописанного видно, что защитный блок 22 выполнен с возможностью обеспечения эффекта двустороннего метания, значительно повышающего уровень защиты башни 2. Съемные защитные блоки 21 по своей конструкции схожи с конструкцией сотовых гнезд блока 22 и обладают тем же эффектом.
Задняя часть башни 2 защищена контейнером 19, а сам контейнер по бокам защищен экранами 28 с пакетами реактивной брони, что также повышает уровень защищенности модернизированного танка.
Ходовая часть модернизированного танка Т-55 выполнена с возможностью повышения ее технических характеристик путем использования в ней двенадцати заимствованных с танка Т-80 подвесок с опорными катками 9 и 13 малого диаметра с увеличенным радиусом балансира 12, телескопических амортизаторов (на чертеже не показано), что позволило увеличить динамический ход опорных катков 9 и 13, повысить эффективность гашения колебаний корпуса и увеличить средние скорости движения с 24,8 км/ч до 28,4 км/ч в различных дорожных условиях.
Таким образом, предложенный модернизированный танк Т-55 ценой умеренных затрат обеспечен эффективностью современного танка путем повышения огневой мощи и защищенности.





Формула изобретения
1. Модернизированный танк, содержащий базовый корпус с установленной на его погонном устройстве орудийной башней с пушкой и боекомплектом, дополнительные броневые защитные блоки корпуса и башни, ходовую часть с направляющими и ведущими колесами, опорными катками и системой подрессо-ривания, отличающийся тем, что базовый корпус дополнительно снабжен передним надставным блоком, выполненным в виде опорно-несущего защитного модуля с опорными поверхностями по форме носовой части базового корпуса и разнесенной броней со встроенными блоками динамической защиты, и оборудованным узлами направляющих колес и узлами подвесок первой пары опорных катков малого диаметра с увеличенным радиусом балансира с возможностью обеспечения выноса упомянутых катков вперед за пределы днища базового корпуса, а кронштейны балансиров под последующие подвески опорных катков в базовом корпусе доработаны под установку в них упомянутых подвесок, при этом орудийная башня выполнена с возможностью установки в нее пушки калибром больше 100 мм и установлена на погонном устройстве базового корпуса, а пушка снабжена автоматом заряжания с механизированной боеукладкой, вынесенным из боевого отделения наружу в съемный броневой транспортно-заряжающий контейнер, закрепленный на задней части корпуса башни, на которой в зоне маски пушки установлены экраны, а симметрично продольной оси башни по ее бокам на корпусе закреплены защитные блоки шевронной в сечении формы с разнесенной и реактивной броней.
2. Танк по п.1, отличающийся тем, что на задней части корпуса башни вдоль боковых стенок транспортно-заряжающего конвейера закреплены защитные экраны с реактивной броней.
3. Танк по п.1, отличающийся тем, что в отверстиях кронштейнов балансиров базового корпуса выполнены посадочные расточки, а на хвостовиках кронштейнов балансиров жестко соосно с расточками, закреплены гайки с возможностью использования их в качестве посадочных и крепежных элементов для осей катков.
